WSPR Weak - Signal Peopagation Network
WSPR ist ein Sende-Empfangssystem mit kleiner Sendeleistung. Diese Betriebsart wir von Funkamateuren weltweit betrieben.
Die abgestrahlte Sendeleistung beträgt etwa 5 Watt. Die Leistung eines Fahrradbirnchens!
Damit ist es jedoch möglich, weltweit Signale zu verbreiten. Die Signale sind am Empfangsort so leise, dass sie
nicht gehört werden können. Die Auswertung der Signale übernimmt die Soundkarte eines Computers. Diese ist in
der Lage, Signal aus dem Rauschen zu dekodieren. Nach dem die Daten derkodiert worden sind, werden sie an eien zentrale
Server in den USA gesendet. Nach etwa 1 Minute sind die Empfangsreporte aller Staion im Internet zu finden.
Das Daten-Telegramm besteht aus dem call (Rufzeichen. Eindeutige Zuordnung des Senders) dem Standort und der Sendeleistung.
Der Standort (QTH-Locator) ist im Maidenhead locator system kodiert.
Die Sendeleistung wird in dBm angegeben. Dabei entspricht 0 dBm einer Leistung von 1 mW.
Informationen zum QTH-Locatorsystem
Informationen zu WSPRnet
Hier ein Beispiel des Raports im Internet:
| Date |
Time |
Call |
Frequency |
Level |
Drift |
Locate |
PWR |
Receiver |
Locate
| Distance
| Angle
|
| 2013-11-22 |
16:46 |
DL2XL |
14.097140 |
-8 |
0
| JO31ce |
0.2 |
LA9JO |
JP99gb |
2092 |
14 |
| 2013-11-22 |
16:46 |
DL2XL |
14.097129 |
-18 |
0
| JO31ce |
0.2 |
4X1RF |
KM72ls |
3102 |
120 |
| 2013-11-22 |
16:46 |
DL2XL |
14.097118 |
-29 |
0
| JO31ce |
0.2 |
YT9TP |
JN93wu |
1307 |
123 |

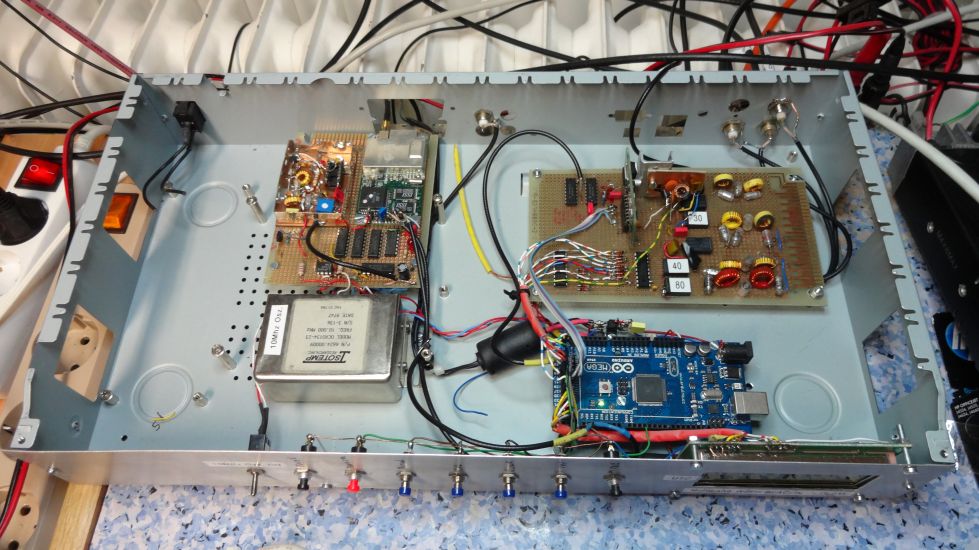

Beacon Nachbau nach W3PN. mit.Arduino MEGA 2560 (Blaue Platine).
Die Bake sendet im 80m, 40, 30 und 20m Band mit einer Sendeleistung von 200mW = 23 dBm.
Antennen für 80, 40, 30m Dipol und 20m Groudplane.
Auf der hinteren Platte ist der DDS-VFO mit dem Sender und den Antennerelais.
Links ist ein Jupiter GPS-Empfänger mit 10MHz Frequemznormal.
W3PM Beacon

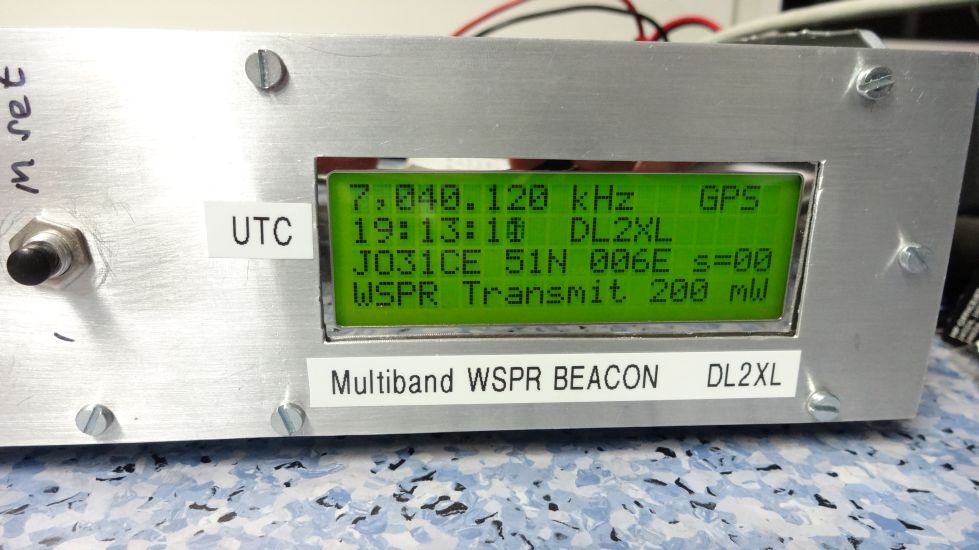

Display
