Selbstbauprojekt Go->out2





Das komplette Transceiver-Projekt befindet sich im Aufbau.
Ziel ist die Vorstellung des Trx beim QRP-Treffen in Waldsassen.
Es ergeben sich also ständig Änderungen am Gerät und der Software.

Hier stelle ich mein neues Projekt Go->out vor.
Es ist ein QRP-Transceiver mit DDS-VFO und Keyer.
Zur Steuerung der DDS und des Keyers dient ein Arduino Nano.
Als DDS Baustein ist ein AD9850 Modul eingebaut.
Der Transceiver ist ein Rockmite clone aus China.

Beschreibung Go-out2
Beschreibung des Arduino
Arduino software

Home

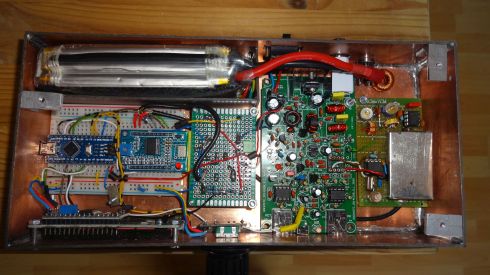

Auf dem Bild sind folgende Baugruppen zu sehen:
Hinten: LiPo Akku 11,1Volt/2200mA/h
Von links: Arduino Nano
DDS AD9850 Modul
Treiber für TX
Rockmite clone
Empfänger
Vorne: Display 1602 mit I2C-Busmodul
Encoder
